- 馬達測試機
-
-

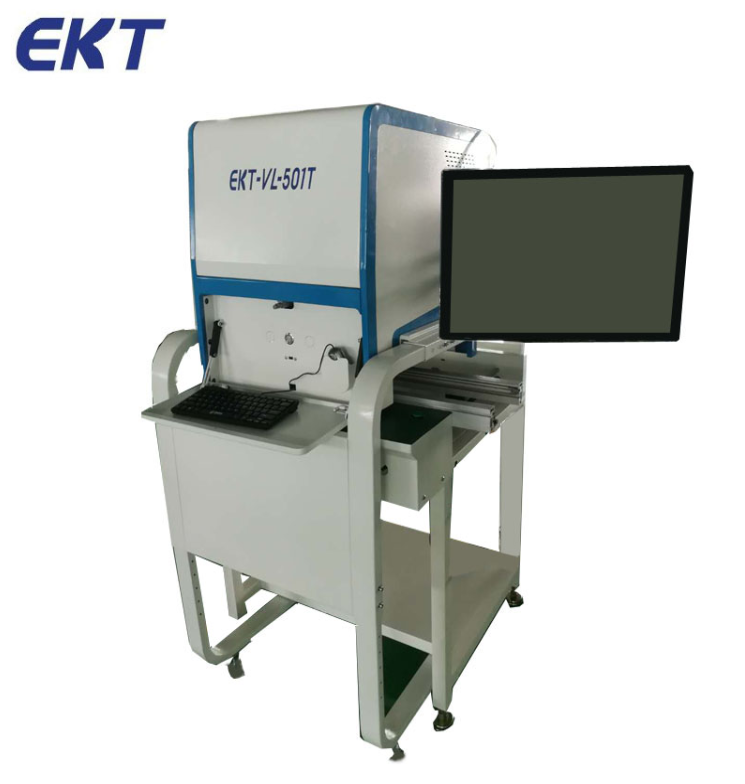

插件線AOI EKT-VL-501T
DIP插件線波峰焊前/后,手動編寫、自動編寫、CAD數據導入自動對應元件庫， 離線編程
- 詳細內容
-
檢測能力
適用制程
DIP插件線波峰焊前/后
編程模式
手動編寫、自動編寫、CAD數據導入自動對應元件庫， 離線編程
檢測類型
DIP ： 缺件，破損，反向，偏移 等各種插件缺陷
計算方法
矢量分析、彩色運算、顏色提取、灰階運算、圖像對比等
檢測模式
單鏡頭覆蓋整個電路板的優化檢測技術，速度快，支持連續不停頓檢測，支持拼板和多mark，支持多種板共線生產，含Bad mark功能。
結果顯示
在線支持20塊板結果緩存顯示，支持?jǐn)?shù)據庫外掛結果顯示，NG結果語言播報
SPC統計功能
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析。檢測圖片和檢測數據同步按序列號保存，
零件角度
支持0～359°旋轉，最小1°角距
最小零件
1 mm
光學配置
相機
頂置彩色高速全局曝光工業數字相機1200萬像素，支持運動中拍攝
鏡頭分辨率
10um/15um/18um/20um/25um，特殊應用時可訂制
光源
頂置和側面白色LED面板光源
計算機
工控電腦配置
EKT501T 自定義配置
機械系統
運送和檢測方式
PCB板運送由客戶流水線體控制。支持導軌和皮帶流水線，用PCB Mark定位，自動進行偏置和角度校正
PCB尺寸
50*50mm(Min)～400*320mm(Max),特殊應用時可訂制
PCB厚度
0.3～5.0mm
PCB重量
Max：3KG
流水線運行速度
Max : 每分鐘 3.5m
PCB板邊
3mm，特殊應用時可訂制
PCB彎曲度
＜5mm，或PCB對角線長度的3%
PCB零件高度
50mm，可調節，特殊應用時可訂制
整機參數
設備外形尺寸
L670mm * W900mm * H1450 mm，高度不含信號燈
電源
AC220V，50/60Hz，1.5KW
PCB離地高度
不限，AOI直接跨在客戶流水線上
設備重量
50KG
氣壓要求
0.5MPa，可選配電控免去氣壓需求
設備安規
符合CE安全標準
環境溫濕度
10～35℃，35～80％ RH（無結露）
選配
維修站系統，SPC服務器系統，條碼識別系統，NG板標識組件
